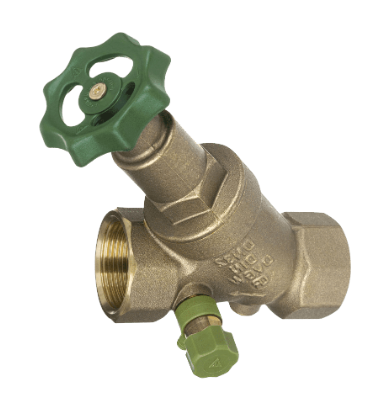

Zawór skośny antyskażeniowy DN50, typ 1603, GW 2 cale grzybkowy

Zawór skośny DN50 (2") GEBO typ 1603 – antyskażeniowy, PN16, z niewznoszącym trzpieniem i odwodnieniem

Zawór skośny GEBO typ 1603 DN50 to wszechstronne i niezawodne urządzenie do instalacji wodociągowych, łączące funkcje odcinające i antyskażeniowe z możliwością nadzoru oraz odwodnienia. Zaprojektowany z myślą o ochronie wody pitnej przed przepływem zwrotnym i skażeniem, sprawdza się w instalacjach domowych, komercyjnych oraz przemysłowych.

Korpus i obudowa wykonane są z mosiądzu CW617N (CuZn40Pb2), odpornym na korozję i dopuszczonym do kontaktu z wodą pitną (Atest PZH, lista 4MS). Zawór spełnia normy PN-EN 13959:2005 i PN-EN 1213:2002, a klasa ochronności EA podkreśla jego funkcję antyskażeniową.

Konstrukcja i funkcjonalność

• Niewznoszący trzpień – pokrętło pozostaje w tej samej pozycji niezależnie od stopnia otwarcia lub zamknięcia, co ułatwia montaż i obsługę w ciasnych przestrzeniach, np. przy ścianie.

• Otwór spustowy i dwa otwory rewizyjne – pozwalają na opróżnianie instalacji, kontrolę przepływu oraz szybkie czyszczenie zaworu.

• Podwójne uszczelnienie głowicy – zwiększa szczelność i bezpieczeństwo użytkowania.

• Przepływ równy średnicy nominalnej – minimalizuje straty ciśnienia.

• Możliwość demontażu głowicy – ułatwia serwisowanie i wymianę uszczelek.

Zawór pracuje przy ciśnieniu PN16 i temperaturze do 90°C, a gwint wewnętrzny 2" BSPT-Rp (ISO 7-1 / EN 10226-1) umożliwia łatwy montaż w standardowych instalacjach. Konstrukcja skośnego siedziska gwarantuje płynne działanie i trwałość urządzenia.

Najważniejsze cechy i zalety:

• Antyskażeniowy (klasa EA) – chroni instalację przed przepływem zwrotnym i zanieczyszczeniem wody pitnej

• Niewznoszący trzpień – łatwy montaż w ciasnych miejscach, pokrętło w stałej pozycji

• Otwór spustowy i dwa otwory rewizyjne – szybkie opróżnianie instalacji i kontrola stanu zaworu

• Podwójne uszczelnienie głowicy – minimalizacja ryzyka wycieków

• Demontowalna głowica – łatwa konserwacja i wymiana uszczelek

• Mosiądz CW617N (4MS) – trwałość i odporność na korozję

• Przepływ równy średnicy nominalnej – minimalizacja strat ciśnienia

• Spełnia normy PN-EN 13959:2005 i PN-EN 1213:2002

• Klasa ciśnienia PN16 – bezpieczna praca w standardowych instalacjach

Zastosowanie:

• instalacje wodociągowe wody pitnej

• zabezpieczenie przed przepływem zwrotnym i skażeniem

• budynki mieszkalne, przemysłowe i użyteczności publicznej

• punkty poboru wody wymagające nadzoru i odwodnienia

• nowe instalacje i modernizacja istniejących systemów

Dane techniczne:

• Typ: 1603

• Średnica nominalna: DN50 (2")

• Budowa: zawór zwrotny ze skośnym siedziskiem

• Materiał korpusu / obudowy: mosiądz CW617N (CuZn40Pb2)

• Napęd: pokrętło

• Trzpień: niewznoszący

• Połączenie: gwint wewnętrzny BSPT-Rp (ISO 7-1 / EN 10226-1)

• Klasa ochronności: EA

• Klasa ciśnienia: PN16

• Temperatura pracy: do 90°C

• Kod celny: 84818079

Wymiary i waga (1 szt.):

• Długość: 0,262 m

• Szerokość: 0,145 m

• Wysokość: 0,079 m

• Waga: 2,468 kg

• Objętość: 0,003 m³
