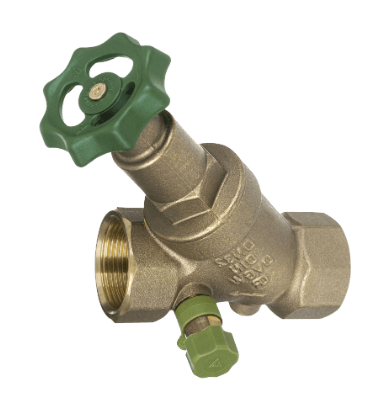

Zawór skośny antyskażeniowy DN32, typ 1603, GW 5/4 cala grzybkowy

Zawór skośny DN32 (1 1/4") GEBO typ 1603 – antyskażeniowy, PN16, z niewznoszącym trzpieniem i odwodnieniem

Zawór skośny GEBO typ 1603 DN32 to wszechstronny element instalacji wodociągowych, łączący funkcje odcinające, zwrotne i antyskażeniowe. Chroni instalację przed przepływem zwrotnym i skażeniem wody pitnej, a jednocześnie umożliwia nadzór nad przepływem oraz wygodne odwodnienie instalacji.

Korpus i obudowa wykonane są z mosiądzu CW617N (CuZn40Pb2), odpornego na korozję i dopuszczonego do kontaktu z wodą pitną (Atest PZH, lista 4MS). Zawór spełnia normy PN-EN 13959:2005 i PN-EN 1213:2002, a klasa ochronności EA podkreśla jego antyskażeniowy charakter i trwałość.

Dzięki niewznoszącemu trzpieniowi pokrętło pozostaje nieruchome niezależnie od stopnia otwarcia lub zamknięcia, co ułatwia montaż w trudno dostępnych miejscach, np. przy ścianach lub w szafkach instalacyjnych. Konstrukcja zaworu zapewnia przepływ równy średnicy nominalnej, minimalizując straty ciśnienia.

Zawór wyposażono w otwór spustowy i dwa otwory rewizyjne, co umożliwia łatwe opróżnianie instalacji, pobór próbek wody oraz kontrolę stanu technicznego. Demontowalna głowica ułatwia konserwację i wymianę uszczelek.

Zawór pracuje przy ciśnieniu PN16 i temperaturze do 90°C, a gwint wewnętrzny 5/4" BSPT-Rp (ISO 7-1 / EN 10226-1) zapewnia szybki i pewny montaż w standardowych instalacjach.

Najważniejsze cechy i zalety:

• Antyskażeniowy (klasa EA) – ochrona przed przepływem zwrotnym i skażeniem wody

• Wielofunkcyjny – odcinający, zwrotny, możliwość nadzoru i odwodnienia

• Niewznoszący trzpień – pokrętło pozostaje w stałej pozycji, łatwy montaż w ciasnych miejscach

• Otwór spustowy i dwa otwory rewizyjne – szybkie opróżnianie instalacji i kontrola stanu zaworu

• Demontowalna głowica – ułatwia serwis i czyszczenie

• Mosiądz CW617N (4MS) – trwałość, odporność na korozję, bezpieczeństwo wody pitnej

• Podwójne uszczelnienie głowicy – minimalizacja ryzyka wycieków

• Równy przepływ – minimalizacja strat ciśnienia

• Zgodność z normami PN-EN 13959:2005 i PN-EN 1213:2002

• Klasa ciśnienia PN16 – bezpieczna praca w standardowych instalacjach

Zastosowanie:

• instalacje wodociągowe wody pitnej

• zabezpieczenie przed przepływem zwrotnym i skażeniem

• budynki mieszkalne, komercyjne i przemysłowe

• punkty poboru wody wymagające nadzoru i odwodnienia

• nowe instalacje i modernizacja istniejących systemów

Dane techniczne:

• Typ: 1603

• Średnica nominalna: DN32 (1 1/4")

• Budowa: zawór zwrotny ze skośnym siedziskiem

• Materiał korpusu / obudowy: mosiądz CW617N (CuZn40Pb2)

• Napęd: pokrętło

• Trzpień: niewznoszący

• Połączenie: gwint wewnętrzny BSPT-Rp (ISO 7-1 / EN 10226-1)

• Klasa ochronności: EA

• Klasa ciśnienia: PN16

• Temperatura pracy: do 90°C

• Kod celny: 84818079

Wymiary i waga (1 szt.):

• Długość: 0,189 m

• Szerokość: 0,164 m

• Wysokość: 0,066 m

• Waga: 1,208 kg

• Objętość: 0,002 m³
