Zawór skośny antyskażeniowy DN25, typ 1603, GW 1 cal grzybkowy

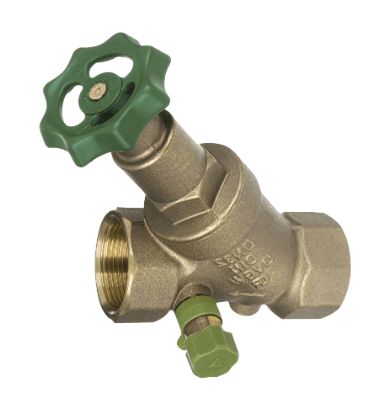

Zawór skośny DN25 (1") GEBO typ 1603 – antyskażeniowy, PN16, z niewznoszącym trzpieniem i odwodnieniem

Zawór skośny GEBO typ 1603 DN25 to wielofunkcyjny element armatury wodociągowej, łączący funkcje odcinające, zwrotne i antyskażeniowe. Zapewnia niezawodną ochronę instalacji wodociągowych przed przepływem zwrotnym i skażeniem wody pitnej, a jednocześnie umożliwia nadzór nad przepływem oraz wygodne odwodnienie instalacji.

Korpus i obudowa zaworu wykonane są z wysokiej jakości mosiądzu CW617N (CuZn40Pb2), odpornego na korozję i dopuszczonego do kontaktu z wodą pitną (Atest PZH, 4MS). Zawór spełnia normy PN-EN 13959:2005 i PN-EN 1213:2002, a klasa ochronności EA podkreśla jego funkcję antyskażeniową i trwałość.

Dzięki niewznoszącemu trzpieniowi pokrętło pozostaje w tej samej pozycji niezależnie od stopnia otwarcia lub zamknięcia, co ułatwia montaż w trudno dostępnych miejscach, np. przy ścianach lub w szafkach instalacyjnych. Konstrukcja zaworu zapewnia przepływ równy średnicy nominalnej, minimalizując straty ciśnienia w systemie.

Model DN25 wyposażony jest w otwór spustowy i dwa otwory rewizyjne, co umożliwia łatwe opróżnianie instalacji, pobór próbek wody oraz kontrolę stanu technicznego. Zawór umożliwia nadzór nad przepływem i posiada demontowalną głowicę, co znacząco ułatwia serwis i konserwację.

Zawór pracuje przy ciśnieniu PN16 i temperaturze do 90°C, a gwint wewnętrzny 1" BSPT-Rp (ISO 7-1 / EN 10226-1) zapewnia szybki i pewny montaż w standardowych instalacjach wodnych.

Najważniejsze cechy i zalety:

• Funkcja antyskażeniowa (klasa EA) – chroni instalację przed przepływem zwrotnym

• Wielofunkcyjny zawór – odcinający, zwrotny, antyskażeniowy, możliwość nadzoru i odwodnienia

• Niewznoszący trzpień – ułatwia montaż w ciasnych przestrzeniach

• Otwór spustowy i otwory rewizyjne – szybka diagnostyka i opróżnianie instalacji

• Demontowalna głowica – ułatwia konserwację

• Podwójne uszczelnienie głowicy – zapewnia szczelność i minimalizuje ryzyko wycieków

• Mosiądz CW617N (4MS) – trwałość, odporność na korozję i bezpieczeństwo wody pitnej

• Zgodność z normami PN-EN 13959:2005 i PN-EN 1213:2002

• Klasa ciśnienia PN16 – bezpieczna praca w standardowych instalacjach

• Równy przepływ – minimalizacja strat ciśnienia

Zastosowanie:

• instalacje wodociągowe wody pitnej

• zabezpieczenie instalacji przed przepływem zwrotnym

• budynki mieszkalne, komercyjne i przemysłowe

• punkty poboru wody wymagające nadzoru i odwodnienia

• nowe instalacje i modernizacja istniejących systemów

Dane techniczne:

• Typ: 1603

• Średnica nominalna: DN25 (1")

• Budowa: zawór zwrotny ze skośnym siedziskiem

• Materiał korpusu / obudowy: mosiądz CW617N (CuZn40Pb2)

• Napęd: pokrętło

• Trzpień: niewznoszący

• Połączenie: gwint wewnętrzny BSPT-Rp (ISO 7-1 / EN 10226-1)

• Klasa ochronności: EA

• Klasa ciśnienia: PN16

• Temperatura pracy: do 90°C

• Kod celny: 84818079

Wymiary i waga (1 szt.):

• Długość: 0,092 m

• Szerokość: 0,059 m

• Wysokość: 0,162 m

• Waga: 0,83 kg

• Objętość: 0,001 m³
