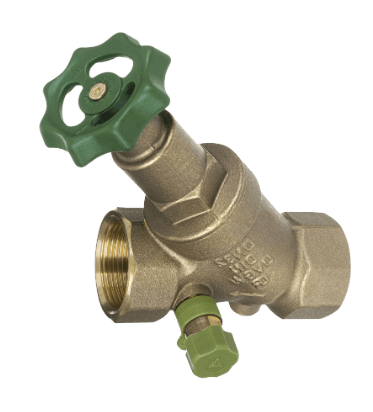

Zawór skośny antyskażeniowy DN20, typ 1603, GW 3/4 grzybkowy

Zawór skośny DN20 (3/4") GEBO typ 1603 – antyskażeniowy, PN16, z niewznoszącym trzpieniem i odwodnieniem

Zawór skośny GEBO typ 1603 DN20 to wielofunkcyjny element armatury wodociągowej, łączący funkcje odcinające, zwrotne i antyskażeniowe. Jest przeznaczony do ochrony instalacji wodociągowych przed przepływem zwrotnym i skażeniem wody pitnej, a jednocześnie umożliwia nadzór nad przepływem oraz wygodne odwodnienie instalacji.

Korpus i obudowa wykonane są z mosiądzu CW617N (CuZn40Pb2), odpornego na korozję i dopuszczonego do kontaktu z wodą pitną (Atest PZH, 4MS). Zawór spełnia normę PN-EN 13959:2005 i posiada klasę ochronności EA, potwierdzającą funkcję antyskażeniową.

Dzięki niewznoszącemu trzpieniowi pokrętło pozostaje w stałej pozycji niezależnie od stopnia otwarcia lub zamknięcia zaworu. To rozwiązanie ułatwia montaż i obsługę w miejscach o ograniczonej przestrzeni, np. przy ścianach lub w szafkach instalacyjnych. Konstrukcja zapewnia przepływ równy średnicy nominalnej, minimalizując straty ciśnienia w systemie.

Model DN20 wyposażony jest w otwór spustowy i dwa otwory rewizyjne, co umożliwia łatwe opróżnianie instalacji, pobór próbek wody oraz kontrolę stanu technicznego. Dodatkowo możliwy jest demontaż głowicy, co ułatwia serwis i konserwację zaworu. Praca przy ciśnieniu PN16 zapewnia bezpieczeństwo w standardowych warunkach instalacyjnych, a gwint wewnętrzny 3/4" BSPT-Rp (ISO 7-1 / EN 10226-1) gwarantuje kompatybilność z większością instalacji.

Najważniejsze cechy i zalety:

• Funkcja antyskażeniowa (klasa EA) – chroni instalację wodną przed przepływem zwrotnym

• Wielofunkcyjny zawór – odcinający, zwrotny, antyskażeniowy, możliwość nadzoru i odwodnienia

• Niewznoszący trzpień – wygoda montażu w ciasnych przestrzeniach

• Otwór spustowy i otwory rewizyjne – łatwa konserwacja i diagnostyka

• Demontowalna głowica – szybki serwis zaworu

• Mosiądz CW617N (4MS) – trwałość, odporność na korozję i bezpieczeństwo wody pitnej

• Zgodność z normą PN-EN 13959:2005

• Klasa ciśnienia PN16 – bezpieczna praca w standardowych instalacjach

• Równy przepływ – minimalizacja strat ciśnienia

Zastosowanie:

• instalacje wodociągowe wody pitnej

• zabezpieczenie instalacji przed przepływem zwrotnym

• budynki mieszkalne, komercyjne i przemysłowe

• punkty poboru wody wymagające nadzoru i odwodnienia

• nowe instalacje i modernizacja istniejących systemów

Dane techniczne:

• Typ: 1603

• Średnica nominalna: DN20 (3/4")

• Budowa: zawór zwrotny ze skośnym siedziskiem

• Materiał korpusu / obudowy: mosiądz CW617N (CuZn40Pb2)

• Napęd: pokrętło

• Trzpień: niewznoszący

• Połączenie: gwint wewnętrzny BSPT-Rp (ISO 7-1)

• Klasa ochronności: EA

• Klasa ciśnienia: PN16

• Temperatura pracy: do 90°C

• Kod celny: 84818079

Wymiary i waga (1 szt.):

• Długość: 0,07 m

• Szerokość: 0,05 m

• Wysokość: 0,11 m

• Waga: 0,35 kg
