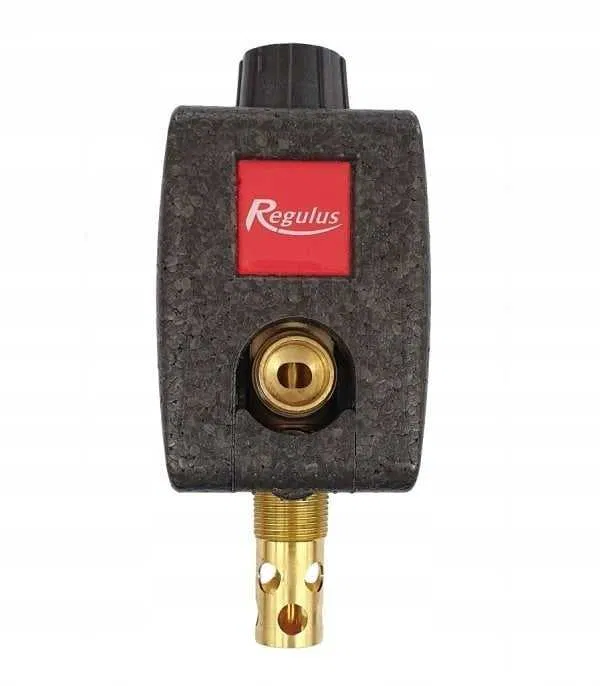

Zawór dwufunkcyjny schładzający Regulus DBV-1

Zastosowanie
Dwudrożny schładzający zawór termostatyczny służy do ochrony źródła ciepła przed przegrzaniem w centralnym
ogrzewaniu . Zawór w korpusie z mosiądzu jest wyposażony w dwa człony termostatyczne. Po osiągnięciu
temperatury granicznej zawór spustowy otwiera się i umożliwia odprowadzanie przegrzanej wody ze źródła ciepła do
kanalizacji. W tym samym czasie jest otwierany zawór uzupełniający wodę z sieci wodociągowej. Gdy temperatura
spadnie poniżej temperatury granicznej, oba zawory zamykają się w tym samym czasie.
Jeśli ciśnienie wody w sieci jest wyższe niż 6 barów, konieczne jest zastosowanie zaworu redukcyjnego na wlocie
wody chłodzącej. Konieczne jest również zainstalowanie go, gdy po schłodzeniu ciśnienie w układzie ogrzewania jest
zbyt wysokie. W takich przypadkach zaleca się ustawienie ciśnienia na zaworze redukcyjnym na około dwa razy
większe niż wymagane ciśnienie w systemie grzewczym, ale co najmniej 2 bary.
Ostrzeżenie: Dwudrożny zawór termostatyczny nie zastępuje zaworu bezpieczeństwa.
97 °C ±2 °C
4 bar
6 bar
2,0 m3
/h
1,3 m3
/h
110 °C
Charakterystyka techniczna
Temperatura otwarcia (graniczna):
Maksymalna temperatura:
Maksymalne ciśnienie po stronie kotła:
Maksymalne ciśnienie po stronie wody:
Kvs
przy temp. 110 °C - otw. dwóch członów:
Kvs
při teplotě 110°C - otw. jednego członu:
Maks. wydajność kotła - otw. obu elementów: 220 kW
Maks. wydajność kotła - otw. jeden element: 140 kW
