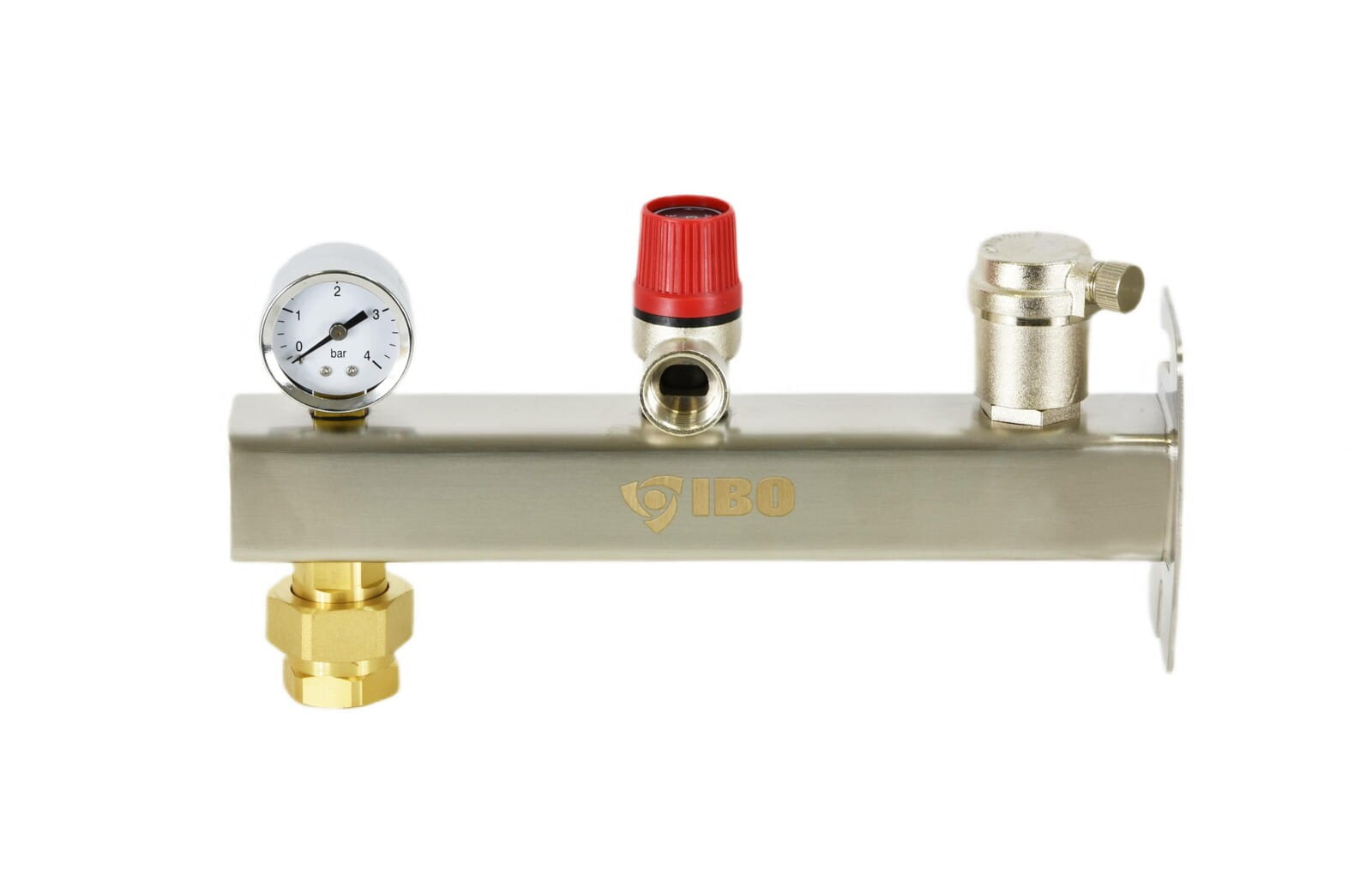

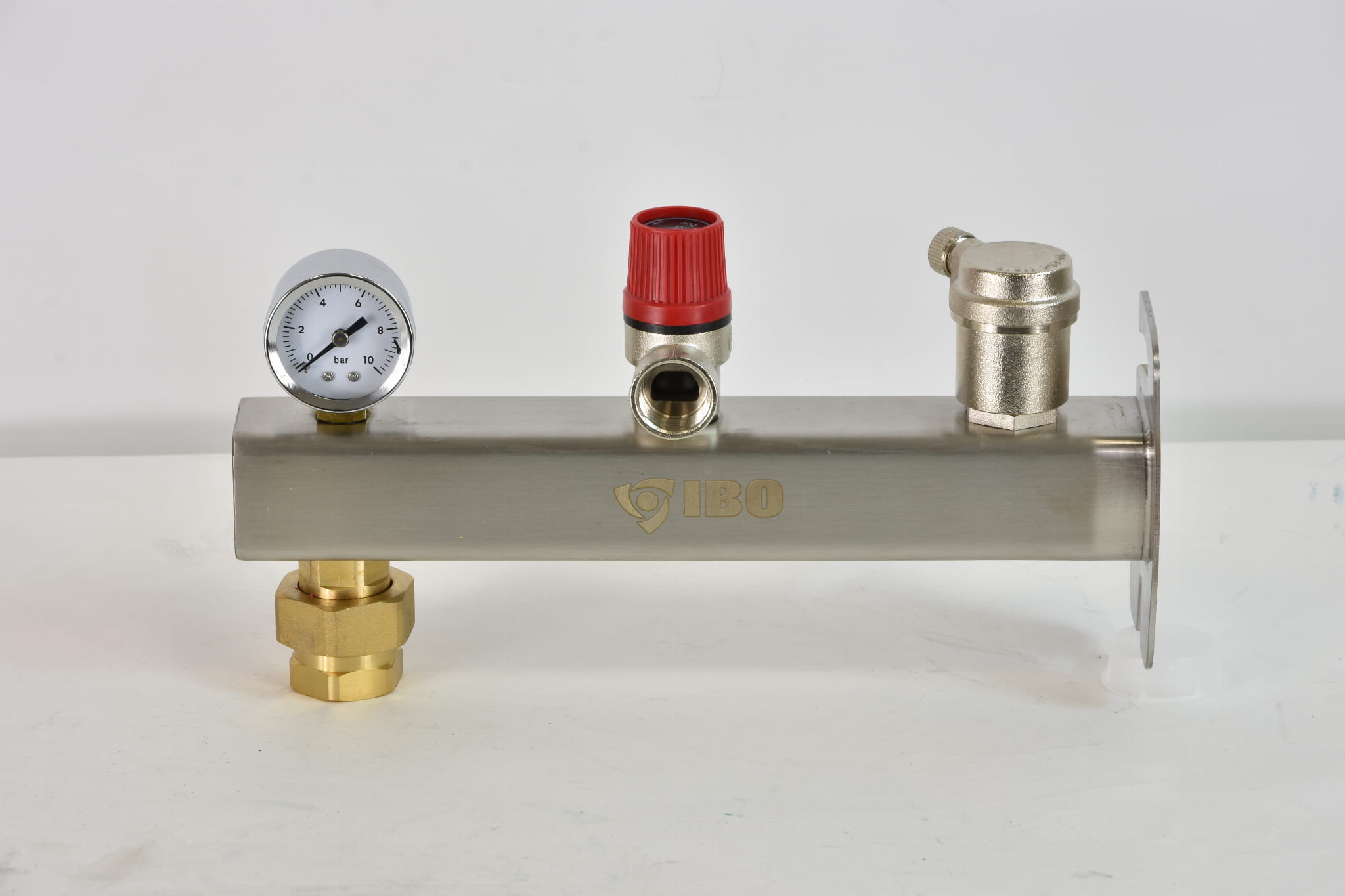

Grupa IBO IGB INOX 3 BAR

Grupa bezpieczeństwa ma za zadanie kontrole i zabezpieczenie przez wzrostem ciśnienia w instalacji, gdy jest połączona z naczyniem przeponowym.

Grupę bezpieczeństwa należy podłączyć jak najbliżej źródła ciepła (kocioł, pompa ciepła itp.) w rurę zasilającą lub powrotną, w taki sposób, żeby nie było możliwości przypadkowego odcięcia jej od źródła ciepła zaworem.

Zabrania się stosowania zawężeń na rurze pomiędzy urządzeniem a grupą bezpieczeństwa oraz montowania jakichkolwiek zaworów odcinających. Miejsce montażu grupy bezpieczeństwa należy tak dobrać, żeby w razie awaryjnego wypływu cieczy z zaworu bezpieczeństwa (rys. 1 – nr 6) strumień nie był skierowany na osoby znajdujące się w pobliżu. Do zaworu bezpieczeństwa należy podłączyć rurę odprowadzającą zrzut cieczy do kanalizacji, w taki sposób, żeby zrzut był widoczny, a rura nie była podłączona na stałe z kanalizacją, eliminując możliwość wystąpienia podciśnienia. Rura odprowadzająca nie powinna być mniejsza niż ¾" i ułożona w taki sposób, żeby umożliwić grawitacyjny spływ cieczy
